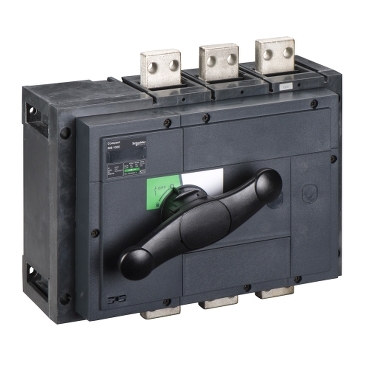

Ana Seri Compact Ürün adı Compact INS Ürün ya da bileşen tipi Bağlantı kesici Kutup tanımı 3P Şebeke tipi AC DC Şebeke frekansı 50/60 Hz [Ie] nominal çalışma akımı AC-21A: 1000 A AC 50/60 Hz 220/240 V AC-21A: 1000 A AC 50/60 Hz 380/415 V AC-21A: 1000 A AC 50/60 Hz 440/480 V AC-21A: 1000 A AC 50/60 Hz 480 V NEMA AC-21A: 1000 A AC 50/60 Hz 500/525 V AC-21A: 1000 A AC 50/60 Hz 660/690 V AC-22A: 1000 A AC 50/60 Hz 220/240 V AC-22A: 1000 A AC 50/60 Hz 380/415 V AC-22A: 1000 A AC 50/60 Hz 440/480 V AC-22A: 1000 A AC 50/60 Hz 480 V NEMA AC-22A: 1000 A AC 50/60 Hz 500/525 V AC-22A: 1000 A AC 50/60 Hz 660/690 V AC-23A: 1000 A AC 50/60 Hz 220/240 V AC-23A: 1000 A AC 50/60 Hz 380/415 V AC-23A: 1000 A AC 50/60 Hz 440/480 V AC-23A: 1000 A AC 50/60 Hz 480 V NEMA AC-23A: 1000 A AC 50/60 Hz 500/525 V AC-23A: 1000 A AC 50/60 Hz 660/690 V DC-21A: 1000 A DC 125 V seri olarak 2 kutup DC-22A: 1000 A DC 125 V seri olarak 2 kutup DC-23A: 1000 A DC 125 V seri olarak 2 kutup [Ui] nominal yalıtım voltajı 1000 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı 12 kV [Ith] klasik açık hava termik akımı 1000 A -de 60 °C [Icm] nominal kısa devre kapama kapasitesi 330 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz 75 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz [Ue] nominal çalışma voltajı 125 V DC 690 V AC 50/60 Hz Yalıtıma uygunluk Evet Kontak konum göstergesi Evet Görünür kesme Yok Kirletme derecesi 3 Tamamlayıcı Kontrol tipi Doğrudan ön makaralı kol Kol rengi Siyah Montaj Tipi Sabit Montaj desteği Ray Plaka Üst bağlantı Ön Aşağı bağlantı Ön Maksimum güç AC-23: 315 kW -de 220/240 V AC 50/60 Hz AC-23: 560 kW -de 380/400 V AC 50/60 Hz AC-23: 630 kW -de 415 V AC 50/60 Hz AC-23: 710 kW -de 500/525 V AC 50/60 Hz AC-23: 900 kW -de 660/690 V AC 50/60 Hz Nominal görev Kesintisiz Kesintili görev sınıfı Sınıf % 120 - 60 [Icw] nominal kısa süreli dayanma akımı 10 kA süresince 20 s 'e uygunIEC 60947-3 20 kA süresince 3 s 'e uygunIEC 60947-3 35 kA süresince 1 sn 'e uygunIEC 60947-3 42 kA süresince 0,8 sn. 'e uygunIEC 60947-3 50 kA süresince 0,5 sn 'e uygunIEC 60947-3 8 kA süresince 30 s 'e uygunIEC 60947-3 Mekanik dayanıklılık 3000 cycles Elektrik dayanıklılığı AC-21A: 500 cycles 220/240 V AC 50/60 Hz AC-21A: 500 cycles 380/415 V AC 50/60 Hz AC-21A: 500 cycles 440/480 V AC 50/60 Hz AC-21A: 500 cycles 480 V AC 50/60 Hz 'e uygunNEMA AC-21A: 500 cycles 500/525 V AC 50/60 Hz AC-21A: 500 cycles 660/690 V AC 50/60 Hz AC-22A: 500 cycles 220/240 V AC 50/60 Hz AC-22A: 500 cycles 380/415 V AC 50/60 Hz AC-22A: 500 cycles 440/480 V AC 50/60 Hz AC-22A: 500 cycles 480 V AC 50/60 Hz 'e uygunNEMA AC-22A: 500 cycles 500/525 V AC 50/60 Hz AC-22A: 500 cycles 660/690 V AC 50/60 Hz AC-23A: 500 cycles 220/240 V AC 50/60 Hz AC-23A: 500 cycles 380/415 V AC 50/60 Hz AC-23A: 500 cycles 440/480 V AC 50/60 Hz AC-23A: 500 cycles 480 V AC 50/60 Hz 'e uygunNEMA AC-23A: 500 cycles 500/525 V AC 50/60 Hz AC-23A: 500 cycles 660/690 V AC 50/60 Hz DC-21A: 500 cycles 125 V DC seri olarak 2 kutup DC-22A: 500 cycles 125 V DC seri olarak 2 kutup DC-23A: 500 cycles 125 V DC seri olarak 2 kutup Bağlantı aralığı 70 mm Yükseklik 300 mm Genişlik 340 mm Derinlik 146,5 mm Ürün ağırlığı 14 kg Ortam Standartlar IEC 60947-1 IEC 60947-3 Ürün sertifikaları KEMA-KEUR IP koruma derecesi IP40 'e uygunIEC 60529 IK koruma derecesi IK07 'e uygunEN 50102 Nominal çalışma ortam sıcaklığı -25…70 °C Depolama ortam koşulları -50…85 °C Paketleme üniteleri Birim paket türü 1 PCE Paketteki birim sayısı 1 Paket ağırlığı (Lbs) 15,1 kg Paket 1 Yükseklik 20 cm Paket 1 genişliği 33 cm Paket 1 Uzunluk 35,5 cm Birim paket türü 2 S04 Paketteki birim sayısı 2 1 Paket 2 Ağırlığı 15,766 kg Paket 2 Yükseklik 30 cm Paket 2 genişliği 40 cm Paket 2 Uzunluk 60 cm
